Klasifikasi sistem pembangkit listrik fotovoltaik
Sistem pembangkit listrik fotovoltaik dibagi menjadi sistem pembangkit listrik fotovoltaik independen, sistem pembangkit listrik fotovoltaik yang terhubung dengan jaringan dan sistem pembangkit listrik fotovoltaik terdistribusi.

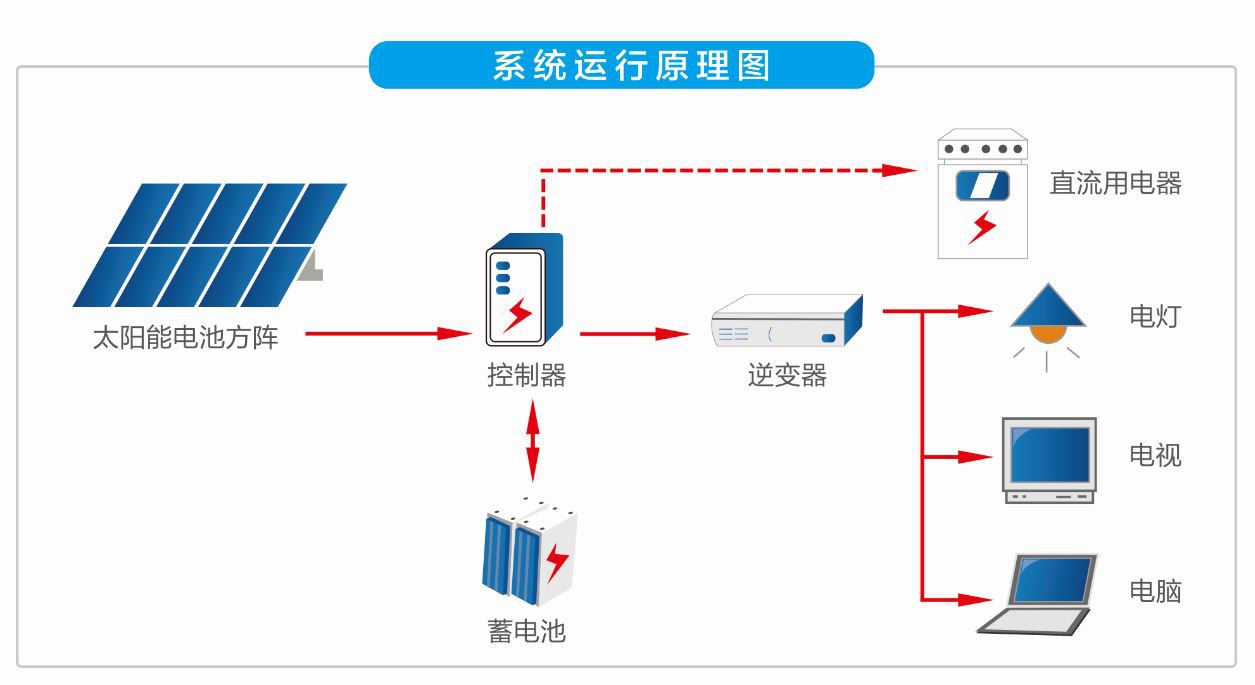

1. Pembangkit listrik fotovoltaik independen juga disebut pembangkit listrik fotovoltaik off-grid. Ini terutama terdiri dari komponen sel surya, pengontrol, dan baterai. Jika Anda ingin memasok daya ke beban AC, Anda juga perlu mengonfigurasi inverter AC. Pembangkit listrik fotovoltaik independen termasuk sistem catu daya untuk desa-desa di daerah terpencil, sistem listrik rumah tangga surya, pasokan listrik sinyal komunikasi, perlindungan katodik, lampu jalan surya, dan sistem pembangkit listrik fotovoltaik lainnya dengan baterai yang dapat beroperasi secara mandiri.
2. Pembangkit listrik fotovoltaik yang terhubung dengan grid berarti bahwa arus langsung yang dihasilkan oleh modul surya dikonversi menjadi arus bolak-balik yang memenuhi persyaratan jaringan listrik oleh inverter yang terhubung dengan jaringan dan kemudian terhubung langsung ke jaringan publik.
Ini dapat dibagi menjadi sistem pembangkit listrik yang terhubung dengan jaringan dengan dan tanpa baterai. Sistem pembangkit listrik yang terhubung dengan grid dengan baterai penyimpanan dapat di schedulable dan dapat digabungkan ke dalam atau keluar dari grid sesuai kebutuhan. Ini juga memiliki fungsi catu daya cadangan, yang dapat memberikan daya darurat ketika grid kehabisan daya. Sistem pembangkit listrik yang terhubung dengan jaringan fotovoltaik dengan baterai sering dipasang di bangunan perumahan; sistem pembangkit listrik yang terhubung dengan jaringan tanpa baterai tidak memiliki fungsi pengiriman dan daya cadangan, dan umumnya diinstal pada sistem yang lebih besar. Pembangkit listrik fotovoltaik yang terhubung dengan grid telah terpusat pembangkit listrik fotovoltaik yang terhubung dengan jaringan skala besar, yang umumnya merupakan pembangkit listrik tingkat nasional. Fitur utama adalah bahwa energi yang dihasilkan langsung ditransmisikan ke grid, dan grid secara seragam digunakan untuk memasok daya kepada pengguna. Namun, pembangkit listrik semacam ini memiliki investasi besar, periode konstruksi yang panjang, dan area yang luas, dan belum banyak berkembang. Fotovoltaik kecil yang terhubung dengan grid, terutama pembangkit listrik fotovoltaik yang terintegrasi dengan photovoltaic, adalah arus utama pembangkit listrik fotovoltaik yang terhubung dengan jaringan karena keuntungan investasi kecil, konstruksi cepat, jejak kecil, dan dukungan kebijakan besar.
3. Sistem pembangkit listrik fotovoltaik terdistribusi, juga dikenal sebagai pembangkit listrik terdistribusi atau catu daya terdistribusi, mengacu pada konfigurasi sistem catu daya fotovoltaik yang lebih kecil di situs pengguna atau dekat dengan lokasi listrik untuk memenuhi kebutuhan pengguna tertentu dan mendukung jaringan distribusi daya yang ada Operasi ekonomi, atau memenuhi persyaratan kedua aspek ini pada saat yang sama.
Peralatan dasar dari sistem pembangkit listrik fotovoltaik terdistribusi termasuk komponen sel fotovoltaik, braket susunan persegi fotovoltaik, kotak gabungan DC, lemari distribusi daya DC, inverter yang terhubung dengan jaringan, lemari distribusi daya AC dan peralatan lainnya, serta perangkat pemantauan sistem catu daya dan perangkat pemantauan lingkungan. Mode operasinya adalah bahwa dalam kondisi radiasi matahari, array modul sel surya dari sistem pembangkit listrik fotovoltaik mengkonversi energi listrik output dari energi surya, dan mengirimkannya ke kabinet distribusi DC melalui kotak combiner DC, dan terbalik oleh inverter yang terhubung dengan grid menjadi catu daya AC. Beban, surplus, atau daya tidak mencukupi bangunan sendiri disesuaikan dengan menghubungkan ke grid.
